Micro dash 8 Q400

Picasa Content



Le Dash 8-Q400 est le plus gros appareil de la série Dash 8 Il possède 2 turbopropulseurs  à 6 pales, contrairement aux autres moteurs de Dash 8 qui en possèdent 4. La lettre « Q » dans Q400 est pour (en) quiet (« silencieux »), l'utilisation de 6 pales réduisant l'émission sonore. Le Q400 possède aussi le (en) Noise and Vibration Suppression (NVS), un système réduisant les vibrations et le son. Il est l'un des plus rapide avions turbopropulsés avec sa vitesse de croisière moyenne de 670 km/h. Merci WIKI ;)

Voici un modèle toujours dans le même esprit que le Canadair ou le A380, avec la même motorisation ( 2 moteur coreless 6mm) la même électronique ( récepteur servo variateur spektrum AR6400) et accu 130mah 1S identique.

Dans la lignée du Micro A 380 et du Micro canadair mais quelques évolutions dans la conception :

  • -Les épaisseurs de polystyrène sont réduites pour gagner du poids, en effet les 2 précédents modèles étaient trop solides !
  • -Un nouveau profil d’aile à priori plus performant issu du vol libre doit procurer des qualités voilières meilleures pour optimiser la propulsion un peu faible sur les précédents modèles.
  • -Enfin, petite sophistication : Le train avant est orientable.

Le plan est réalisé à partir d’un plan 3 vues du réel, seule la corde de l’aile et la surface du stab ont été augmentés.

Le Dash 8 est commandé sur 3 canaux : dérive profondeur moteur ce qui explique le double dièdre assez prononcé et pas tellement maquette de l’aile.

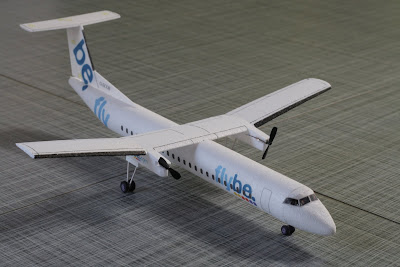

Dash 8 Indoor

Caractéristiques

Masse 28g
Envergure 48cm
Electronique spektrum AR6400
Accu 1S 130mah



Le vol

Aves ces proportions le modèle à tout pour bien voler : grand bras de levier de stab, aile à fort allongement , maitre couple du fuselage relativement fin… cependant l’allongement de l’aile engendre, à cette échelle, une corde très faible.

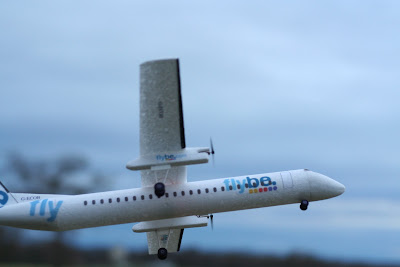

Vol en extérieur sans vent
Dès le premier vol sans déco ni train j’ai été rassuré sur ce dernier point : Le vol et on ne peut plus sain. Parfait pour l’indoor avec une maniabilité excellente qui procure une très bonne précision de pilotage, grâce au double dièdre et aux commandes simple fil + ressort très précises.  Le récepteur spektrum AR 6400 n’est pas non plus étranger à ces qualités de vol , outre son poids ridiculement bas (4g pour l’ensemble récepteur servos x2 et variateur), la précision des servos linéaire et surtout l’absence totale de top radio sont d’un grand confort.

Le plus marquant sur le dash c’est l’impression que l’avion vole vraiment, c’est à dire qu’il ne parachute pas suspendu à son moteur. L’aile de part sa géométrie a un rendement très bon. Résultat aux grands angle l’avion se freine bien sans risque (grâce à la faible masse) et il arrive à accélérer de manière importante, compte tenu de la puissance dispo (utile pour voler en extérieur avec un peu de vent). Le plané est lui aussi très bon (mais pas très utile).

Au sol grâce aux roues en mousse et surtout au train orientable il est très amusant et réaliste à taxier.

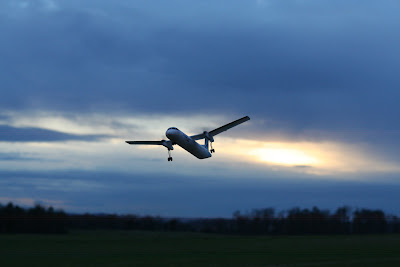

Le vol en extérieur est possible le soir quand le vent est tombé.

Premier vol indoor sans déco



A venir vidéo du vol indoor…





Structure :

Tout est en polystyrène expansé de sol, donc assez dense, découpé au fil chaud CNC avec GMFC . Comme d’habitude le but est d’avoir un avion extrêmement rapide à faire (2 jours avec la déco et les finitions).

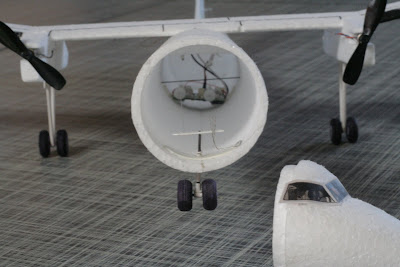

Le fuselage est un tube avec 2 bouchons sculptés pour le nez et la pointe de queue.

La dérive et le stab sont en dépron 3mm

L’aile est en polystyrène expansé sans aucun renfort ni clé d’aile.

L’ensemble est assemblé à la cyano.

Le train est en tube de plastique 2mm, les roues découpées dans de la mousse.

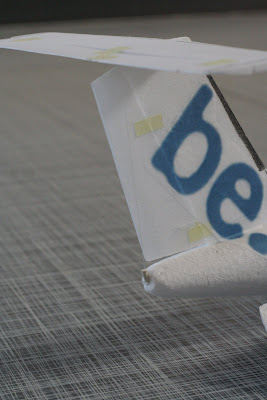

Les commandes sont réalisées en simple fil ( de pêche) avec un ressort de rappel dans l’épaisseur de la gouverne.

La déco est imprimée sur du papier japon sur imprimante laser collé à la colle papier.

Picasa Content



Le plan.

A venir

Picasa Content



Picasa Content



Picasa Content
