A300-600 ST Beluga

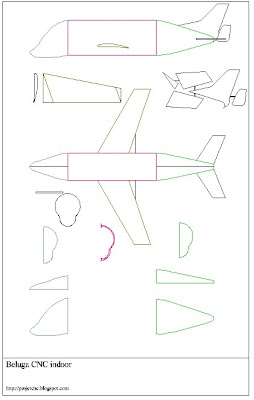

Le plan du Beluga est à télécharger.
Il se compose du plan DXF, ainsi que de ses fichiers de découpe CNC gmfc pro.

Le beluga est construit dans la lignée du Dash8 , de l’A380, du canadair…, c’est à dire à partir d’un module spektrum AR6400, entièrement en polystyrène expansé dense (pour le sol) découpé au fil chaud.

L’envergure est de 48cm , pour 38g, il est propulsé par 2 moteurs propulsif coreless de jouet silverlit alimentés par un Accu 1S 130mah.

J’ai dessiné le plan a partir du plan 3 vues,  tachant de respecter au mieux les formes originales. J’ai cependant triché en augmentant un peu la corde de l’ailes et la surface du Stabilisateur.

Le tronçon central du fuselage est un tube creux dont les parois font en moyenne 3mm d’épaisseur.

Le nez et la pointe arrière sont sculptés et évidés a partir d’un bloc prédécoupé au fil chaud de face puis de profil puis en vue de dessus.

L’aile est un simple noyau avec le même profil assez fin et creux que le Dash.

Le stab est découpé dans un bloc d’expansé recoupé en tranches de 3mm

Dans comme d’habitude une structure très simple, sans renforts, dessinée en une après midi, les éléments sont collés en bout à bout à la cyano. Le modèle peut réaliser son premier vol le lendemain soir.

Les commandes sont réalisées en simple fil avec rappel à ressort, voir la construction du dash.

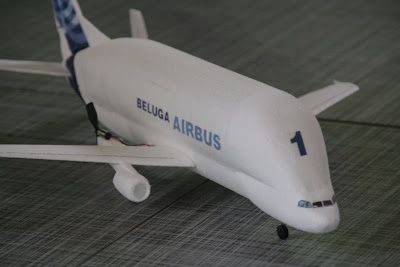

La déco est imprimée sur du papier japon recoupé et collé sur le polystyrène. Le train est en corde à piano, les roues en mousse de jouet de bains tournée à la dremel,  les réacteurs sont sculptés dans un tube découpé au fil chaud. C’est finalement ce genre de finition qui prend le plus de temps.

SI certains sont intéressés je peux fournir le plan.

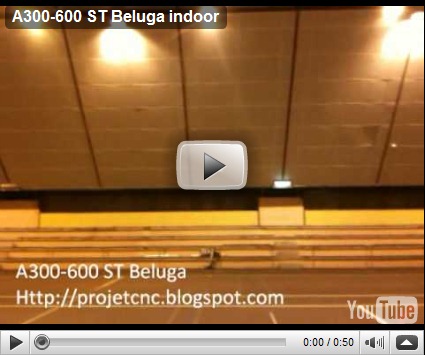

Une video du premier vol sans déco.
